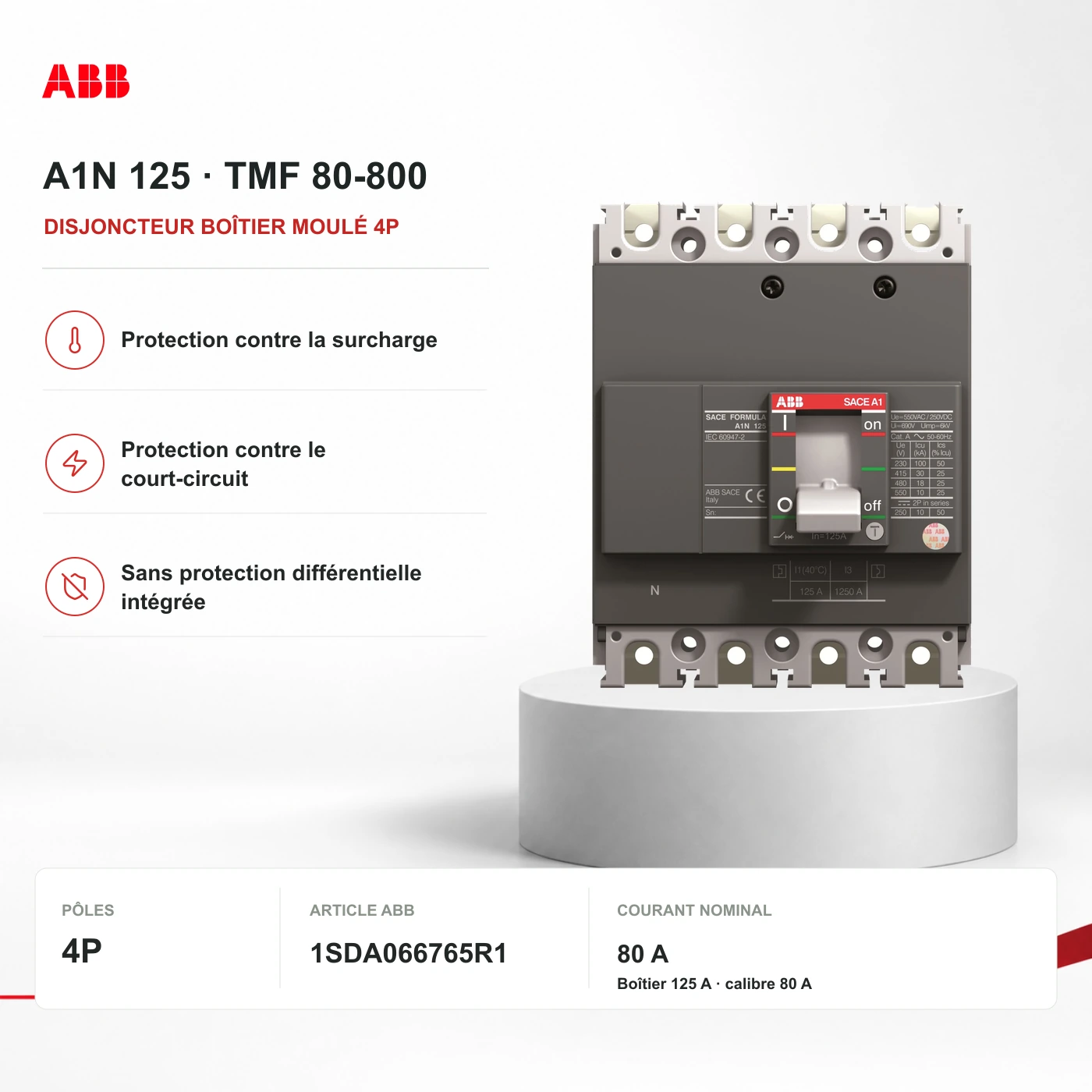

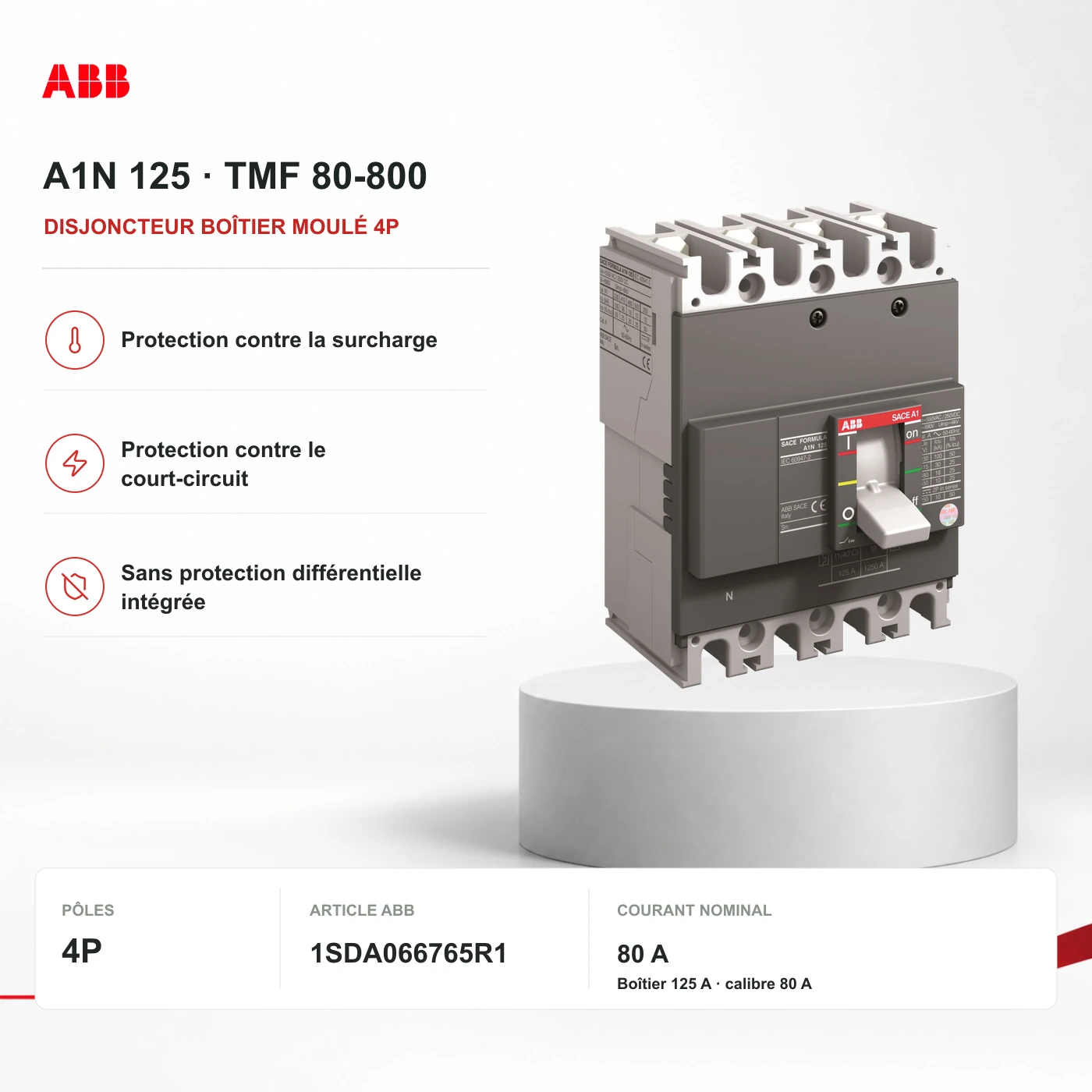

A1N 125 TMF 80-800 4p F F : illustration de gamme ABB authentique ; les marquages peuvent indiquer un autre calibre. Se référer à la référence exacte et au tableau technique, pas à l’étiquette de la photo.
    A1N 125 TMF 80-800 4p F F : illustration de gamme ABB authentique ; les marquages peuvent indiquer un autre calibre. Se référer à la référence exacte et au tableau technique, pas à l’étiquette de la photo.
    ABBÉconomique

    ABB A1N 125 TMF 80-800 4p F F · 80 A · disjoncteur boîtier moulé 4P

    Référence exacte · A1N 125 TMF 80-800 4p F F

    Disjoncteur boîtier moulé à quatre pôles : protection thermique fixe de 80 A et seuil magnétique fixe de 800 A. Le boîtier de 125 A ne désigne pas le calibre sélectionné. Sans fonction différentielle intégrée.

    Fonction de protection
    Protection magnétothermique surcharge et court-circuit
    Pôles
    4
    Protection du neutre
    4 pôles protégés · neutre à 100 %

    Sans protection différentielle intégrée. Prévoir une protection séparée contre les fuites à la terre si nécessaire. L1, L2, L3 et N sont coupés ensemble. Le catalogue FORMULA indique une protection neutre à 100 % du calibre des phases : 80 A thermique et 800 A magnétique pour ce TMF. Le conducteur de protection n’est jamais coupé.

    Prix confirmé sur devis

    Le devis confirme la référence et les conditions commerciales ; le choix pour l’installation reste à la charge de l’installateur.

    Disponibilité confirmée dans votre devis écrit

    1

    01 · Rôle du produit

    Le rôle de ce produit dans le système.

    Disjoncteur boîtier moulé à quatre pôles : protection thermique fixe de 80 A et seuil magnétique fixe de 800 A. Le boîtier de 125 A ne désigne pas le calibre sélectionné. Sans fonction différentielle intégrée.

    Applications adaptées

    • Distribution tertiaire sélectionnée avec L1, L2, L3 et N.

    Pourquoi ReneWave peut le présélectionner

    • Disjoncteur boîtier moulé à quatre pôles : protection thermique fixe de 80 A et seuil magnétique fixe de 800 A. Le boîtier de 125 A ne désigne pas le calibre sélectionné. Sans fonction différentielle intégrée.

    Position dans le circuit

    Distribution tertiaire à quatre pôles : L1, L2, L3 et N.

    Sans protection différentielle intégrée. Prévoir une protection séparée contre les fuites à la terre si nécessaire. L1, L2, L3 et N sont coupés ensemble. Le catalogue FORMULA indique une protection neutre à 100 % du calibre des phases : 80 A thermique et 800 A magnétique pour ce TMF. Le conducteur de protection n’est jamais coupé.

    Le dispositif fermé alimente L1, L2, L3 et N vers la distribution tertiaire. Le conducteur de protection contourne le dispositif et n’est jamais coupé. Les protections de départ sont séparées, non incluses.

    Disjoncteur boîtier moulé à quatre pôles : protection thermique fixe de 80 A et seuil magnétique fixe de 800 A. Le boîtier de 125 A ne désigne pas le calibre sélectionné. Sans fonction différentielle intégrée. Le dispositif fermé alimente L1, L2, L3 et N vers la distribution tertiaire. Le conducteur de protection contourne le dispositif et n’est jamais coupé. Les protections de départ sont séparées, non incluses.Alimentation AC triphaséeL1 / L2 / L3 / NA1N 125 TMF 80-800 · 4P 1SDA066765R180 ADistribution tertiaireProtections des départs distinctesCircuits du site sélectionnésCharge / conducteurs dimensionnésDisjoncteur boîtier moulé à quatre pôles : protection thermique fixe de 80 A et seuil magnétique fixe de 800 A. Le boîtier de 125 A ne désigne pas le calibre sélectionné. Sans fonction différentielle intégrée. Le dispositif fermé alimente L1, L2, L3 et N vers la distribution tertiaire. Le conducteur de protection contourne le dispositif et n’est jamais coupé. Les protections de départ sont séparées, non incluses.Alimentation AC triphaséeL1 / L2 / L3 / NA1N 125 TMF 80-800 · 4P 1SDA066765R180 ADistribution tertiaireProtections des départs distinctesCircuits du site sélectionnésCharge / conducteurs dimensionnésDisjoncteur boîtier moulé à quatre pôles : protection thermique fixe de 80 A et seuil magnétique fixe de 800 A. Le boîtier de 125 A ne désigne pas le calibre sélectionné. Sans fonction différentielle intégrée. Le dispositif fermé alimente L1, L2, L3 et N vers la distribution tertiaire. Le conducteur de protection contourne le dispositif et n’est jamais coupé. Les protections de départ sont séparées, non incluses.Alimentation AC triphaséeL1 / L2 / L3 / NA1N 125 TMF 80-800 · 4P 1SDA066765R180 ADistribution tertiaireProtections des départs distinctesCircuits du site sélectionnésCharge / conducteurs dimensionnés

    Puissance électrique · L1 / L2 / L3 / NPE · Toujours connecté, jamais coupéInactif / conditionnel

    Schéma de principe, pas un plan d'installation. Les équipements séparés et la mise en service doivent être vérifiés.

    Lire l’explication technique

    Sans protection différentielle intégrée. Prévoir une protection séparée contre les fuites à la terre si nécessaire. L1, L2, L3 et N sont coupés ensemble. Le catalogue FORMULA indique une protection neutre à 100 % du calibre des phases : 80 A thermique et 800 A magnétique pour ce TMF. Le conducteur de protection n’est jamais coupé.

    02 · Caractéristiques

    Valeurs nominales, dimensions et conséquences pratiques.

    Identification de l’appareil

    Référence ABB

    A1N 125 TMF 80-800 4p F F

    Code article ABB

    1SDA066765R1

    Fonction de protection

    Protection magnétothermique surcharge et court-circuit

    Pôles

    4

    Protection du neutre

    L1, L2, L3 et N sont coupés ensemble. Le catalogue FORMULA indique une protection neutre à 100 % du calibre des phases : 80 A thermique et 800 A magnétique pour ce TMF. Le conducteur de protection n’est jamais coupé.

    Courant nominal

    80 A

    Tension assignée d’emploi

    550 V AC · IEC/EN 60947-2

    Déclencheur / boîtier

    Calibre de déclenchement 80 A · boîtier 125 A

    Seuil magnétique fixe

    800 A

    Pouvoir de coupure par tension

    Icu · IEC/EN 60947-2

    36 kA · 380 / 415 V AC; 25 kA · 440 V AC; 18 kA · 480 V AC; 10 kA · 500 V AC

    Ics · IEC/EN 60947-2

    18 kA · 380 V AC; 7.5 kA · 415 V AC; 6.25 kA · 440 V AC; 4.5 kA · 480 V AC; 2.5 kA · 500 V AC

    03 · Repères de choix

    Quatre repères de choix pratiques.

    Choisir selon le circuit, la charge et les conditions de défaut. Demander un devis pour la référence exacte sélectionnée.

    1. 01

      Configuration des pôles

      L1, L2, L3 et N sont coupés ensemble. Le catalogue FORMULA indique une protection neutre à 100 % du calibre des phases : 80 A thermique et 800 A magnétique pour ce TMF. Le conducteur de protection n’est jamais coupé.

    2. 02

      Calibre et déclenchement

      Disjoncteur boîtier moulé à quatre pôles : protection thermique fixe de 80 A et seuil magnétique fixe de 800 A. Le boîtier de 125 A ne désigne pas le calibre sélectionné. Sans fonction différentielle intégrée.

    3. 03

      Tension et pouvoir de coupure

      Comparer le courant de court-circuit présumé au pouvoir de coupure à la tension et selon la norme applicables. Icn, Icu et Ics sont distincts et non interchangeables. La valeur à 240 V est retirée car les versions des sources ABB divergent. Ne pas la substituer aux valeurs vérifiées à 380 / 415 V.

    4. 04

      Montage et raccordement

      Version fixe à bornes avant. Suivre la notice de montage et raccordement ABB A1 ; ce n’est pas un disjoncteur modulaire sur rail DIN. Les seuils thermique et magnétique TMF sont fixes, non réglables.

    04 · Documentation

    Conserver la traçabilité de la référence exacte.

    Les documents publiés pour cette référence exacte facilitent le choix et la remise de l’équipement.

    05 · Compléter le système

    Accessoires et équipements complémentaires dans une seule demande.

    Les équipements séparés sont choisis pour l’installation ; aucun complément n’est ajouté automatiquement à votre demande.

    Aucun complément sélectionné automatiquement. Les protections et accessoires séparés sont choisis pour l’installation.
